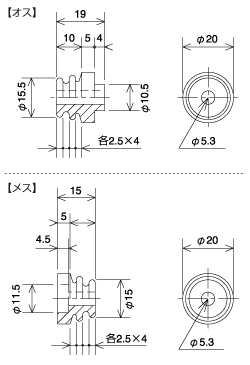

| 〈No.１組ブッシング〉 |
 |
|

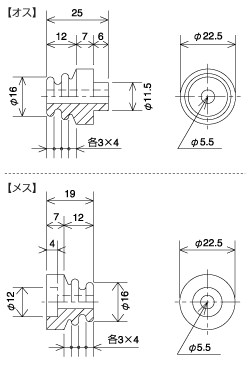

| 〈No.２組ブッシング〉 |
 |
|

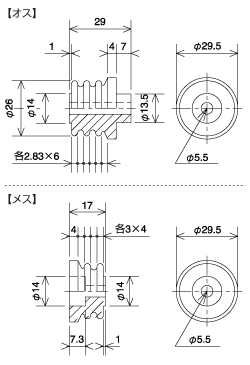

| 〈No.３組ブッシング〉 |
 |
|

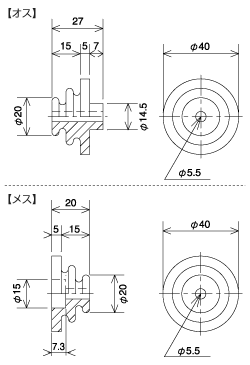

| 〈No.４組ブッシング〉 |
 |
|
|
 |
| 型名 |
Ｄ
（下段） |
ｄ
（上段） |
Ｈ
（下段高さ） |
ｈ
（上段高さ） |
Ｐ
（貫通穴） |
| ST-101 |
１０ |
５ |
４〜６ |
１．０ |
３．２ |
| ST-102 |
１２ |
５ |
４〜６ |
１．５ |
３．５ |
| ST-104 |
１４ |
１０ |
４〜６ |
１．０ |
４．５ |
| ST-106 |
１６ |
６ |
４〜６ |
２．０ |
３．５ |
| ST-108 |
１８ |
９ |
６〜７ |
１．５ |
４．５ |
| ST-109 |
２８ |
１５ |
１０ |
４．０ |
４．５ |
|
 |
| 型名 |
Ｄ（外径） |
a |
Ｈ（高さ） |
ｈ(穴深さ) |
穴径 |
| アルミナ Ｎｏ．１ |
３．２ |
|
３．２ |
|
１．４ |
| アルミナ Ｎｏ．２ |
４．２ |
|
４．２ |
|
１．７ |
| アルミナ Ｎｏ．３ |
５．１ |
|
５．１ |
|
２．３ |
| ＢＫ−１０８ |
８．０ |
６ |
８．０ |
３ |
３．５ |
| ＢＫ−１１０ |
１０．０ |
８ |
１１．０ |
５ |
４．５ |
| ＢＫ−１１５ |
１５．０ |
１２ |
１５．０ |
５ |
８．０ |
|
 |
・高電圧回路配線につなぎ合わせることで、
被膜として使用されます。 |
 |
誘電率が小さく、吸湿性がないので
湿気による変形変質がなく、
絶縁抵抗が高く保たれます。 |
|
